選擇語言
6+4復(fù)合堆焊耐磨板-耐磨鋼板
發(fā)布時間：2020-07-09產(chǎn)品詳情
6+4堆焊復(fù)合耐磨板-韶欣專業(yè)制造

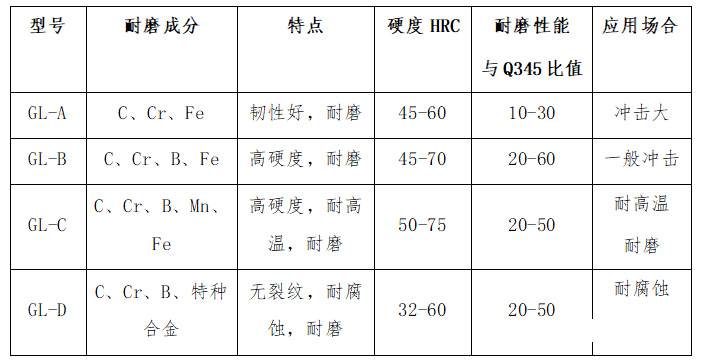

韶欣制造的金屬復(fù)合耐磨鋼板的表面一般都布滿裂紋，并有一定的規(guī)律性。從正面看，裂紋都垂直于焊道方向；從剖面看，裂紋貫穿耐磨層厚度方向，止于熔合線，母板上沒有裂紋。
復(fù)合堆焊耐磨板產(chǎn)生裂紋的兩個先決條件：
1、外加應(yīng)力；
2、應(yīng)力集中點。
復(fù)合堆焊耐磨鋼板由耐磨層和基板組成，而耐磨層由基體和碳化物組成，碳化物和基體是機械結(jié)合。碳化物可以看作是堆焊缺陷—夾渣，這就是應(yīng)力集中點，是裂紋源；雙金屬復(fù)合耐磨鋼板的堆焊過程是一個不均勻的加熱過程，堆焊耐磨層時產(chǎn)生很大的殘余應(yīng)力。
橫向應(yīng)力是壓應(yīng)力，產(chǎn)生塑性變形，使耐磨板的橫向尺寸縮短，但不會造成裂紋；縱向應(yīng)力是拉應(yīng)力，應(yīng)力水平接近材料的屈服強度。縱向拉伸應(yīng)力作用于大量分布在耐磨層中的由碳化物造成的應(yīng)力集中點上，裂紋由此產(chǎn)生，并且裂紋方向垂直于焊道方向。
通常情況下，堆焊耐磨板的裂紋不影響耐磨性；細磨粒工況（磨粒直徑小于裂紋寬度），設(shè)計結(jié)構(gòu)時，磨粒流向垂直于裂紋方向。
裂紋情況可以間接反映雙金屬復(fù)層耐磨鋼板的耐磨性，可以根據(jù)裂紋情況對耐磨板的優(yōu)劣做出一個初步判斷。
一般情況下，同一類型的耐磨板，裂紋越細小、有規(guī)律排布，說明耐磨層中碳化物細小、棱角少、排列有規(guī)律，耐磨性好；反之，則耐磨性差。
